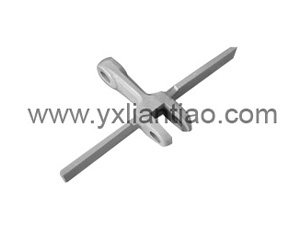

D系列埋刮板输送链条

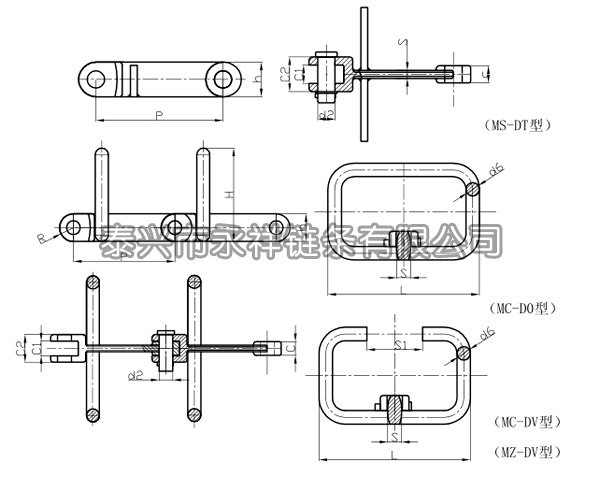

链号 Chain NO. | 节距 P mm | 链杆 高度 h mm | 链槽 内宽 C1 mm | 链槽 外宽 C2 mm | 链杆 尾宽 C mm | 销轴 直径 d2 mm | 链钩 高度 H mm | 链钩 直径 d6 mm | 链钩 通道 L mm | 极限 拉伸 载荷 KN |
MS16 | 100 | 28 | 16 | 30 | 15 | 14 | 140 | 112 | ||
MS20 | 125 | 34 | 18 | 34 | 17 | 17 | 180 | 160 | ||
MS25 | 160 | 40 | 25 | 48 | 24 | 20 | 220 | 224 | ||
MC16 | 100 | 28 | 16 | 30 | 15 | 14 | 105 | 16 | 140 | 112 |
MC20 | 125 | 34 | 18 | 34 | 17 | 17 | 115 | 16 | 180 | 160 |
MC25 | 160 | 40 | 25 | 48 | 24 | 20 | 140 | 20 | 220 | 224 |
MC40 | 200 | 60 | 25 | 51 | 24 | 25 | 225 | 20 | 370 | 315 |
MZ16 | 100 | 36 | 20 | 40 | 18 | 17 | 105 | 16 | 140 | 224 |
MZ20 | 125 | 46 | 26 | 50 | 24 | 20 | 115 | 16 | 180 | 370 |
MZ25 | 160 | 56 | 30 | 58 | 28 | 25 | 140 | 20 | 220 | 520 |
MZ32 | 200 | 56 | 30 | 58 | 28 | 25 | 180 | 20 | 300 | 520 |
MZ40 | 200 | 70 | 36 | 70 | 33 | 28 | 150 | 26 | 360 | 630 |
